Transformer

    หม้อแปลงไฟฟ้าเจริญชัย ได้รับการออกแบบและผลิตโดยเลือกใช้วัตถุดิบที่มีคุณภาพ และเหมาะสมตามมาตรฐานและความต้องการของลูกค้า ได้แก่

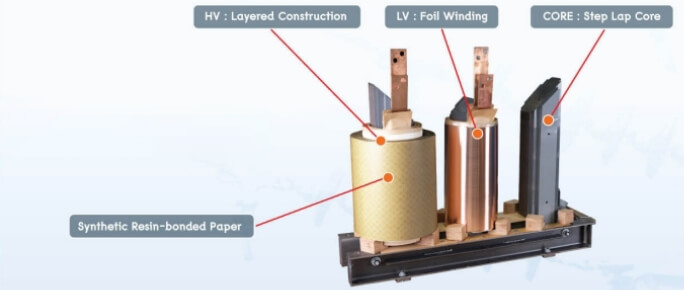

• แก่นเหล็ก : ใช้วัตถุดิบที่ทำแกนเหล็กผลิตจากเหล็กซิลิคอนรีดเย็นแบบจัดเรียงทิศทาง (Cold Rolled Grain – Oriented Magnetic Steel Lamination) ที่มีความสูญเสียต่ำ
• คอยล์แรงสูง : ใช้ลวดทองแดงชนิดอาบน้ำยา (Enamel Wire) คุณภาพสูง
• คอยล์แรงต่ำ : ใช้ทองแดงแผ่น (Copper Foil)
• กระดาษฉนวน : ใช้กระดาษฉนวนชนิดพิเศษ (Synthetic Resin-bonded Paper)
• ตัวถังหม้อแปลง : ใช้เหล็กรีดเย็น (Cold Rolled Steel) ในการผลิตตัวถังหม้อแปลงไฟฟ้าแบบสอนลูกฟูก
• น้ำมันหม้อแปลง : ใช้น้ำมันหม้อแปลงคุณภาพสูงมีค่าความเป็นฉนวนตามมาตรฐาน ASTM D877 หรือ IEC 60156

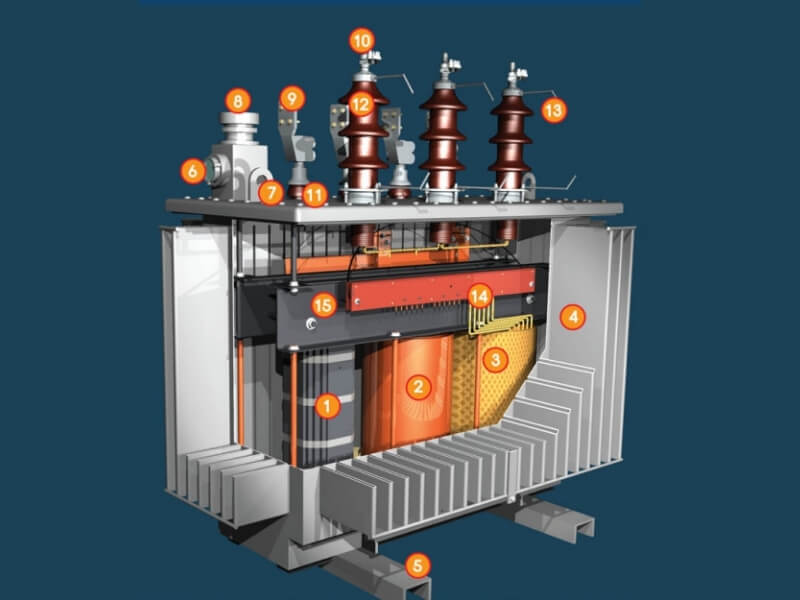

Oil – Immersed Distribution Transformer with Corrugated Tank

1. Magnetic Core (แกนเหล็ก)
2. Low Voltage Winding (ขดลวดแรงต่ำ)
3. High Voltage Winding (ขดลวดแรงสูง)
4. Corrugated Tank (ตัวถัง และครีบระบายความร้อน)
5. Transformer Base (ฐานหม้อแปลง)
6. Oil Level Gauge (เกจวัดระดับน้ำมัน)
7. Lifting Eye (หูยกหม้อแปลง)
8. Pressure Relief Device (ท่อกันระเบิด)
9. Low Voltage Terminal (ขั้วต่อสายแรงต่ำ)
10. High Voltage Terminal (ขั้วต่อสายแรงสูง)
11. Low Voltage Bushing (ลูกถ้วยแรงต่ำ)
12. High Voltage Bushing (ลูกถ้วยแรงสูง)
13. Arcing Hom (ล่อฟ้า)
14. Off-Load Tap Changer (แทปปรับแรงดัน)
15. Upper Steel Clamp (เหล็กหนีบแกนเหล็กด้านบน)
